تجهیزات مورد نیاز نصب ژئوسل

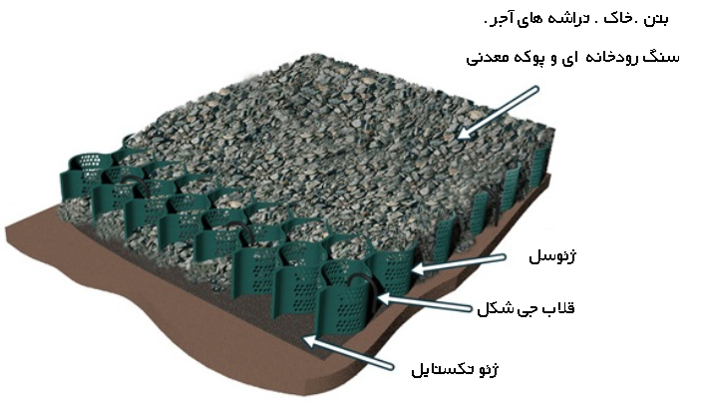

برای پرکردن شبکه‌های ژئوسل، می‌توان از مصالح مختلف استفاده کرد. انتخاب مصالح مناسب بستگی به نیازها و شرایط خاکی و پروژه موردنظر دارد.
برخی از مصالح رایج برای پر کردن شبکه‌های ژئوسل:
- خاک معمولی: خاک معمولی، مانند خاک ماسه‌ای یا خاک رسی، می‌تواند به عنوان مصالح پرکننده برای شبکه‌های ژئوسل استفاده شود. این نوع خاک‌ها باید به درستی فشرده شده و با نیروی مناسب به شبکه متصل شوند.
- سنگ خرد شده: استفاده از سنگ خرد شده به عنوان مصالح پرکننده نیز رایج است. سنگ خرد شده باید دارای اندازه ذرات مناسب و خواص مکانیکی مناسب باشد. این مصالح برای استحکام بخشیدن به ساختار ژئوسل و تثبیت خاک مورد استفاده قرار می‌گیرند.
- شن و ماسه: شن و ماسه نیز می‌توانند به عنوان مصالح پرکننده در شبکه‌های ژئوسل مورد استفاده قرار بگیرند. این مصالح باید دارای دانه‌بندی مناسب و خواص مکانیکی مناسب باشند.
- مواد چسبنده: برخی از مواد چسبنده مانند گچ، سیمان یا مواد پلیمری می‌توانند برای اتصال بهتر میان مصالح و تثبیت خاک در شبکه‌های ژئوسل استفاده شوند. این مواد باعث افزایش اتصال و استحکام بین مصالح و شبکه می‌شوند.
به طور کلی، در انتخاب مصالح پرکننده برای شبکه‌های ژئوسل، نیاز به توجه به خواص مکانیکی، دانه‌بندی، استحکام، دوام، نفوذپذیری، پایداری و سازگاری مصالح با خاک موجود دارید. باید مصالحی را انتخاب کنید که با خواص خاک تعامل موثری داشته باشند و باعث تثبیت و بهبود خاک شوند.
نصب ژئوسل با استفاده از مواد ژئوسنتتیک (Geosynthetics)، روشی است که در آن از مواد مصنوعی مختلفی مانند ژئوتکستایل و ژئوگرید استفاده می‌شود تا خاک را تثبیت و بهبود دهد. این روش معمولاً در پروژه‌های ساخت و ساز، منظره‌سازی، مهندسی راه‌ها و محیط زیستی استفاده می‌شود.
مراحل نصب ژئوسل برای تثبیت خاک:
- تهیه مواد: ابتدا باید مواد ژئوسنتتیک مناسب را تهیه کنید. این مواد ممکن است شامل ژئوتکستایل، ژئوگرید، ژئوکامپوزیت، ممبران ژئوتکستایل و غیره باشند. نوع و انتخاب مواد بستگی به نیازها و شرایط خاکی و محیطی پروژه دارد.
- طراحی و برنامه‌ریزی: قبل از نصب ژئوسل، باید یک طرح و برنامه‌ریزی جامع برای تثبیت خاک انجام دهید. این شامل تحلیل خاک، انتخاب مواد مناسب، طراحی ساختار، ابعاد و چگونگی اجرا است.
- آماده‌سازی سطح: سطح خاک باید برای نصب ژئوسل آماده شود. این شامل تسطیح، حذف گیاهان و مواد غیرضروری، تمیزکاری و آماده‌سازی سطح خاک است.
- نصب ژئوسنتتیک: پس از آماده‌سازی سطح، مواد ژئوسنتتیک را بر روی خاک نصب می‌کنید. این شامل انتشار مواد ژئوسنتتیک بر روی سطح خاک است. در این مرحله، ممکن است نیاز باشد تا ژئوسنتتیک‌ها را با پیچ‌ها، میخ‌ها، جک‌ها یا دیگر روش‌های نصب محکم کنید. همچنین، اتصالات بین قطعات ژئوسنتتیک نیز باید به طور صحیح انجام شود.
- تثبیت خاک: پس از نصب ژئوسنتتیک، خاک را بر روی آن پخش می‌کنید. سپس خاک را با استفاده از ماشین‌آلات مناسب مانند رولرها، آماس‌ها و یا دستگاه‌های تثبیت خاک فشرده می‌کنید. این کار باعث می‌شود خاک به ژئوسنتتیک متصل شده و تثبیت شود.
- اتصالات و پایان کار: در این مرحله، باید اتصالات بین قطعات ژئوسنتتیک را بررسی کنید و اطمینان حاصل کنید که همه قسمت‌ها به درستی اتصال یافته‌اند. همچنین، پس از تثبیت خاک، ممکن است نیاز باشد تا سطح را تسطیح کرده و هر گونه عیب یا ناهمواری را برطرف کنید.

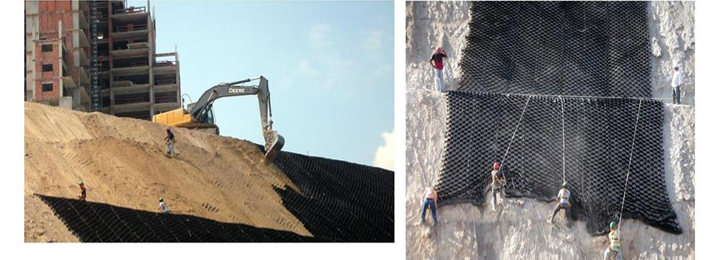

اجرای ژئوسل در سطح شیب دار:
- قرار دادن ژئوسل در جهت شیب
- ثابت کردن لبه بالایی ژئوسل به بالای شیب
- نصب قلاب‌های جی (J) شکل
- پر کردن سلول‌های ژئوسل با مصالح مناسب
- در صورت پر کردن سلول‌ها با خاک مناسب، کاشت و پرورش گیاه امکان‌پذییر خواهد بود.

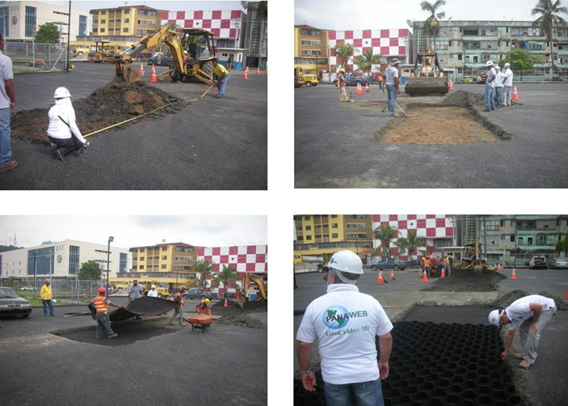

اجرای ژئوسل در سطوح مسطح:
- آماده‌سازی سطح: در ابتدا، سطح مسطح باید به درستی آماده شود. این شامل تسطیح، حذف گیاهان و مواد غیرضروری، تمیزکاری و آماده‌سازی سطح می‌شود.
- تعیین ضخامت ژئوسل: بر اساس نیازهای پروژه و خواص خاک، باید ضخامت مناسب ژئوسل را تعیین کنید. این ضخامت می‌تواند با توجه به نیازهای استحکام، تراکم و کنترل تراکم خاک تعیین شود.
- نصب ژئوسل: پس از تعیین ضخامت، مصالح ژئوسنتتیک را بر روی سطح مسطح نصب می‌کنید. ممکن است نیاز باشد تا مصالح را با استفاده از پیچ‌ها، میخ‌ها، جک‌ها یا دیگر روش‌های نصب محکم کنید. همچنین، اتصالات بین قطعات ژئوسنتتیک نیز باید به طور صحیح انجام شود.
- پرکردن شبکه ژئوسل: پس از نصب ژئوسل، باید خاک را بر روی شبکه ژئوسل پخش کنید. سپس با استفاده از ماشین‌آلات مناسب مانند رولرها، آماس‌ها و یا دستگاه‌های فشاری، خاک را تراکم کنید. این مرحله به کنترل تراکم و استحکام خاک کمک می‌کند و از جابجایی ناخواسته خاک جلوگیری می‌کند.
- تکمیل و تراکم نهایی: پس از پرکردن خاک، می‌توانید لایه‌های بارگذاری را تکمیل کنید. این شامل افزودن لایه‌های اضافی از خاک و تراکم نهایی آن‌ها است. با انجام این مرحله، استحکام و تثبیت سطح ژئوسل افزایش می‌یابد.
- انجام مراقبت‌های پس از اجرا: پس از اجرای ژئوسل در سطح مسطح، مراقبت‌های لازم برای حفظ و تقویت ساختار را انجام دهید. این شامل نظارت، بازبینی منظم و اصلاح هر گونه خرابی، ترمیم تراکم خاک و پشتیبانی از سطح ژئوسل است.
نصب ژئوسل در دیوار حائل
- ارزیابی دیوار حائل: در ابتدا، دیوار حائل باید ارزیابی شود. بررسی شامل بررسی وضعیت و سلامت دیوار، جنبه‌های سازه‌ای و ژئوتکنیکی، و مشخص کردن نیازهای تقویت و استحکام دیوار است. با انجام این ارزیابی، می‌توانید روش‌ها و مصالح مناسب برای اجرای ژئوسل را تعیین کنید.
- انتخاب مصالح ژئوسنتتیک: بر اساس ارزیابی دیوار حائل و نیازهای استحکام و تثبیت، باید مصالح ژئوسنتتیک مناسب را برای استفاده در دیوار حائل انتخاب کنید. این مصالح ممکن است شامل ژئوتکستایل، ژئوگرید، ممبران ژئوتکستایل و دیگر مصالح تقویتی باشند. انتخاب مصالح باید با توجه به نیازهای سازه و شرایط محیطی دیوار حائل صورت بگیرد.
- نصب و تثبیت ژئوسنتتیک بر روی دیوار حائل: پس از نصب ژئوسنتتیک بر روی دیوار، باید اقدام به تثبیت آن کنید. این کار ممکن است شامل استفاده از پیچ‌ها، میخ‌ها یا دیگر روش‌های تثبیت مکانیکی باشد. هدف از تثبیت، ایجاد اتصال محکم و استحکام بین ژئوسنتتیک و دیوار حائل است.
- پرکردن فضای بین ژئوسنتتیک و دیوار حائل: پس از تثبیت ژئوسنتتیک، باید فضای بین ژئوسنتتیک و دیوار حائل را با خاک پر کنید. این مرحله به کنترل حرکت خاک و جلوگیری از نفوذ آب و عناصر غیرمطلوب به فضای میانی کمک می‌کند. خاک پر شده باید به طور صحیح تراکم شود تا استحکام و پایداری بهتری به دیوار حائل ببخشد.
- مراقبت‌های پس از اجرا: پس از اجرای ژئوسل بر روی دیوار حائل، مراقبت‌های لازم برای حفظ و تقویت ساختار را انجام دهید. این شامل نظارت، بازبینی منظم و اصلاح هر گونه خرابی، ترمیم تراکم خاک و پشتیبانی از دیوار حائل است.
| ضخامت (mm) | تست Test method | نوع آزمایش Type of test | |
| 1.25 | 1.49 | ISO 13426-1:2019 | استحکام اتصال جوش (kN/m) The strength of seam |
| 1.25 | 166.61 | GRI-GS15 / ASTM D 1004-21 | ماکزیمم نیروی پارگی (N) Maximum tearing force |
| 1.25 | 21.7 | GRI-GS15 / ASTM D6693 / D6693M-20 | استحکام کششی در نقطه تسلیم (kN/m) Tensile strength at yield point |
| 1.25 | 14.4 | GRI-GS15 / ASTM D6693 / D6693M-20 | استحکام کششی در نقطه شکست (kN/m) Tensile strength at break point |
| 1.25 | 15 | GRI-GS15 / ASTM D6693 / D6693M-20 | ازدیاد طول نسبی در نقطه تسلیم % relative length increase at yield point |
| 1.25 | 339 | GRI-GS15 / ASTM D6693 / D6693M-20 | ازدیاد طول نسبی در نقطه شکست % relative length increase at break point |
